Összefoglalás
- Fix értékű szivattyúcsoport működése – magyarázat
- A rendszer a hőforrásból érkező fűtővíz és a padlófűtésből származó visszatérő víz összekeverése alapján működik.
- A keverőszivattyú a víznek (a felületfűtéshez megfelelő hőmérsékletű) részét a padlófűtés ellátó elosztóba, egy részét (a ZR szabályozószelepen keresztül) a rendszert ellátó visszatérő csőbe irányítja.
ZR és ZT szelepek – mi a feladatuk?
A víz megfelelő mértékű összekeverése a ZR szabályozószelep beállításának módosításával érhető el. A rendszerbe táplált víz, az összekeverés előtt a ZT hőszabályzó szelepen keresztül folyik át, amely a csöveket tápláló elosztón elhelyezett nyomásérzékelővel ellátott fej segítségével vezérelhető. A szelep lehetővé teszi egy fix hőmérséklet beállítását a túlmelegedés elleni védelem érdekében (megakadályozza a beállított hőmérsékletnél magasabb hőmérséklet alkalmazását a felületi fűtési rendszerben).
A padlófűtés hőmérséklet-szabályozása – hogyan működik?
A felületi fűtés teljesítményének szabályozása az elosztón elhelyezett hőszabályzó szelepekkel történik, amelyeket a szobatermosztátokhoz csatlakoztatott elektromos működtetők vezérelnek.
A rendszerbe beépített elkerülő (szabályozószeleppel ellátott by-pass) látja el a szivattyú védelmét abban az esetben, ha a tápelosztón található összes szelep egyszerre zár le és kapcsolja le az összes csövet (pl. az elosztó hőszabályzó szelepein található összes működtető egyidejű lezáródása esetén).
A szivattyúcsoport és a hőforrás
Ezek a rendszerek nem megfelelően működnek alacsony hőmérsékletű hőforrásokkal, pl. kondenzációs kazánokkal vagy hőszivattyúkkal. A rendszer előírt minimális táphőmérséklete (a kevert víz megfelelő hőmérsékletének biztosítása érdekében) 60 °C. Ezért alacsony hőmérsékletű hőforrásokkal történő alkalmazás esetén javasoljuk háromutas hőszabályzó szelepeken alapuló keverőrendszerek használatát.

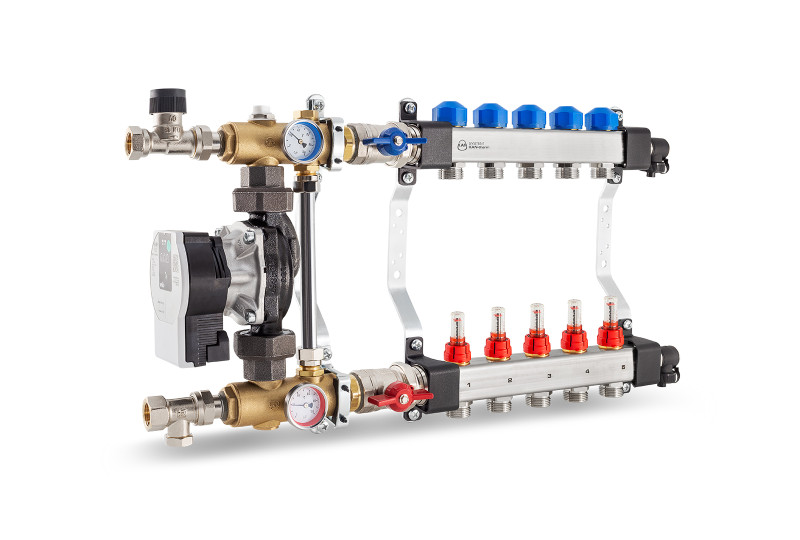

A fix értékű szivattyúcsoportok, valamint az USFP és USVP sorozatba tartozó, integrált keverőrendszerrel rendelkező elosztók lehetővé teszik akár 10-körös (legfeljebb 15 kW hőterhelésű) felületfűtési rendszerek üzemeltetését.
Háromutas hőszabályzó szeleppel ellátott szivattyúcsoport működése
A rendszert a vízrendszerből származó, a háromutas hőszabályzó szelepen keresztül érkező melegvíz, valamint a padlófűtési csövekből visszatérő víz (visszatérő elosztó) táplálja, minek köszönhetően megtörténik a keveredés és az elosztóra táplált (a padlófűtési csövekbe táplált) víz hőmérsékletének csökkentése. A felületfűtési rendszerben zajló vízkeringtetést a beépített szivattyú működése biztosítja. A víz egy visszatérő csatlakozón keresztül kerül vissza a rendszerbe.
Hogyan lehet beállítani a padlófűtés hőmérsékletét háromutas szeleppel ellátott rendszerben?
A közeg keveredés utáni, megfelelő hőmérsékletének biztosítása a háromutas hőszabályzó szelep beállításának megváltoztatásával érhető el.
Abban az esetben, ha az összes padlófűtési körön elektromos működtető kerül felszerelésre, a vezérlőautomatikát olyan modullal kell ellátni, amely lekapcsolja a szivattyút az összes kör lezárása esetén. Alternatív megoldásként az elosztó egy köre automatikus vezérlés nélkül is hagyható. Ennek köszönhetően megakadályozható, hogy a szivattyú vizet pumpáljon a zárt rendszerbe.
Háromutas hőszabályzó szeleppel ellátott szivattyúcsoport – helyes csatlakoztatás
Gondoskodni kell az egység megfelelő csatlakoztatásáról a teljes rendszer többi részéhez. A keverőszelepet a tápvezetékhez, a visszatérő csatlakozót pedig a visszatérő vezetékhez kell csatlakoztatni. Összetett rendszerek esetén szükség lehet egy további, a szivattyúcsoport bemeneténél elhelyezett fojtószelep alkalmazására.
A hőszabályzó keverőszelep beállítása – táblázat
A keverés utáni kívánt hőmérséklet beállítása érdekében távolítsa el a háromutas szelep műanyag védőkupakját (pattintós rögzítés), és válassza ki a megfelelő szelepbeállítást:
Beállítás |
Kevert víz hőmérséklete ARM 363 |
Kevert víz hőmérséklete ATM 361 és ATM 561 |
1 |
35 °C |
20 °C |
2 |
44 °C |
25 °C |
3 |
48 °C |
30 °C |
4 |
51 °C |
34 °C |
5 |
57 °C |
38 °C |
6 |
60 °C |
43 °C |
A hőmérsékleti értékek ± 2 °C pontossággal szerepelnek.
A szelep hidraulikai jellemzőit az alábbi ábra mutatja be:
- A Kv = 1,6 értékkel rendelkező háromutas hőszabályzó szeleppel rendelkező szivattyúcsoportokat kisebb (legfeljebb 7,5 kW hőterhelésű, 6 fűtőkörrel ellátott) rendszerekhez kell alkalmazni.
- A Kv = 2,5 értékkel rendelkező háromutas hőszabályzó szeleppel rendelkező szivattyúcsoportokat nagyobb (legfeljebb 15 kW hőterhelésű, 12 fűtőkörrel ellátott) rendszerekhez kell alkalmazni.
